Przykładowe schematy instalacji - opis.
|
Przykładowe schematy
instalacji - schemat.
|

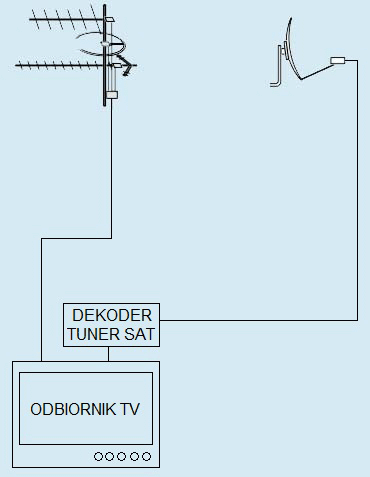

Najprostsza i zarazem najtańsza instalacja antenowa z jednym odbiornikiem i jednym dekoderem / tunerem
satelitarnym. Do dekodera prowadzony jest jednym przewodem sygnał z
anteny satelitarnej, drugim przewodem prowadzony jest sygnał z anteny
naziemnej bezpośrednio do odbiornika TV
|
|

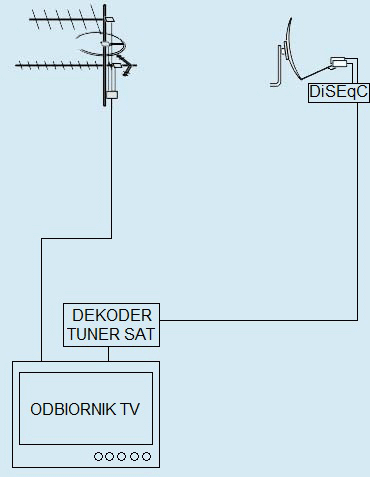

Niewielkim zwiększeniem nakładów można
znacznie zwiększyć ilość odbieranych programów telewizyjnych.
Instalacja zawiera dwa konwertery umieszczone na jednej antenie
satelitarnej tzw. "zez" oraz DiSEqC umożliwiający przełączanie
między dwoma konwerterami. Ilość konwerterów można zwiększyć
nawet do czterech, co umożliwia odbiór programów z czterech pozycji.
Obecnie praktycznie wszystkie dekodery tunery SAT są wyposażone w
funkcje do serowania DiSEqC-iem. Jednym przewodem jest przesyłany sygnał
z anteny satelitarnej z dwóch lub więcej konwerterów, drugim
przewodem jest przesyłany sygnał telewizji naziemnej. W Polsce ze względu
na polsko języczne programy przyjeły się dwie pozycje orbitalne:
Eutelsat HOT BIRD oraz ASTRA.
|
|
W przypadku trudności prowadzenia dwóch
przewodów istnieje możliwość zsumowania sygnału a anteny
satelitarnej oraz z anteny naziemnej i przesłanie tak zsumowanego sygnału
jednym przewodem. Przy odbiorniku TV następuje dopiero rozdzielenie
sygnału po przez odpowiednie filtry zastosowane w gniazdku abonenckim
lub zwrotnice na sygnał tv naziemnej i sygnał tv satelitarnej.
|
|

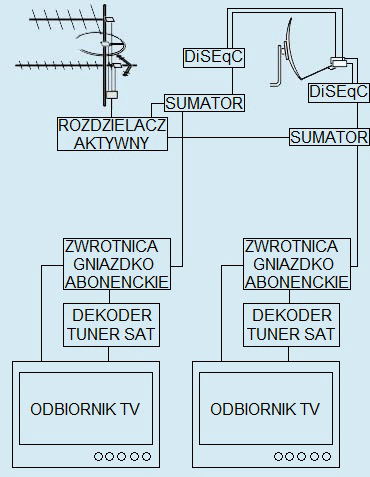

Instalacja przeznaczona do podłączenia dwóch
lub więcej odbiorników TV z wykorzystaniem jednego zestawu anten. W
przypadku anteny naziemnej stosuje się odpowiedni rozdzielacz sygnału
w zależności od potrzeb może być niezbędny wzmacniacz. W przypadku
anteny satelitarnej należy zastosować odpowiednie konwertery: TWIN -
do podłączenia dwóch odbiorników tv, QUAD - do podłączenia trzech
lub czterech odbiorników lub dwóch odbiorników z usługą PVR. Jest
to najtańszy sposób do podłączenia większej ilości odbiorników tv
do jednej anteny satelitarnej i naziemnej. Instalacja taka umożliwia
oglądanie programów tv niezależnie na odbiornikach tv.
|
|

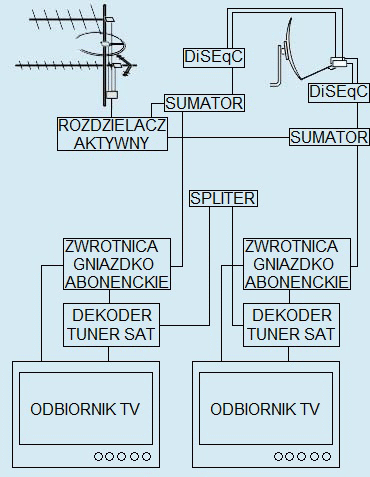

Niewielka modyfikacja powyższej instalacji.
Do dekoderów został podłączony spliter. Takie rozwiązanie umożliwia
oglądanie kodowanych programów platform cyfrowych niezależnie na różnych
odbiornikach TV. Spliter rozdziela sygnał karty abonenckiej między
dekodery. Każdy z dekoderów działa tak, jak by miał kartę abonencką.
Schemat przedstawia spliter przewodowy, są też rozwiązania
bezprzewodowe, gdzie nie trzeba prowadzić dodatkowych przewodów. Rozwiązanie
przewodowe umożliwia podłączenie do czterech odbiorników tv i jest
to najtańszy sposób oglądania płatnych programów. Rozwiązanie
bezprzewodowe umożliwia podłączenie do ośmiu odbiorników tv bez
potrzeby prowadzenia przewodów, niestety jest droższe i wymaga
zachowania odległości do 150m od routera z kartą abonencką.
|
|

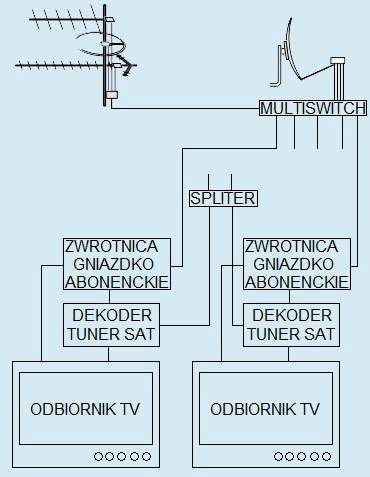

Jedna z bardziej rozbudowanych instalacji
antenowych. Takie rozwiązanie jest zalecane w przypadku dużych odległości
między antenami a odbiornikami oraz w przypadku podłączenia więcej
niż cztery odbiorniki tv. Na schemacie zastosowany jest multiswitch, który
aktywnie rozdziela sygnał z anteny naziemnej i satelitarnej między większą
liczbę odbiorników TV. Do multiswitch-a potrzebny jest specjalny
konwerter QUATRO, który przesyła niezależnie cztery sygnały: częstotliwość
górną polaryzacja V, częstotliwość górną polaryzacja H, częstotliwość
dolną polaryzacja V, częstotliwość dolną polaryzacja H. Między
konwerterem a multiswitch-em musi być zachowana poprawność połączenia,
inaczej system nie będzie działał poprawnie. Instalacje antenowe
oparte na multiswitch-ach umożliwiają podłączenie znacznie większej
liczby odbiorników tv bez potrzeby montowania dodatkowych anten. Ilość
odbiorników podłączonych do takich systemów antenowych moze wynosić:
5, 9, 12, 16 a nawet 40 odbiorników. W przypadku podłączenia splitera
bezprzewodowego umożliwia optymalne wykorzystanie sygnału
satelitarnego i naziemnego z możliwością niezależnego oglądania
programów płatnych na 8 odbiornikach tv.
|
|
